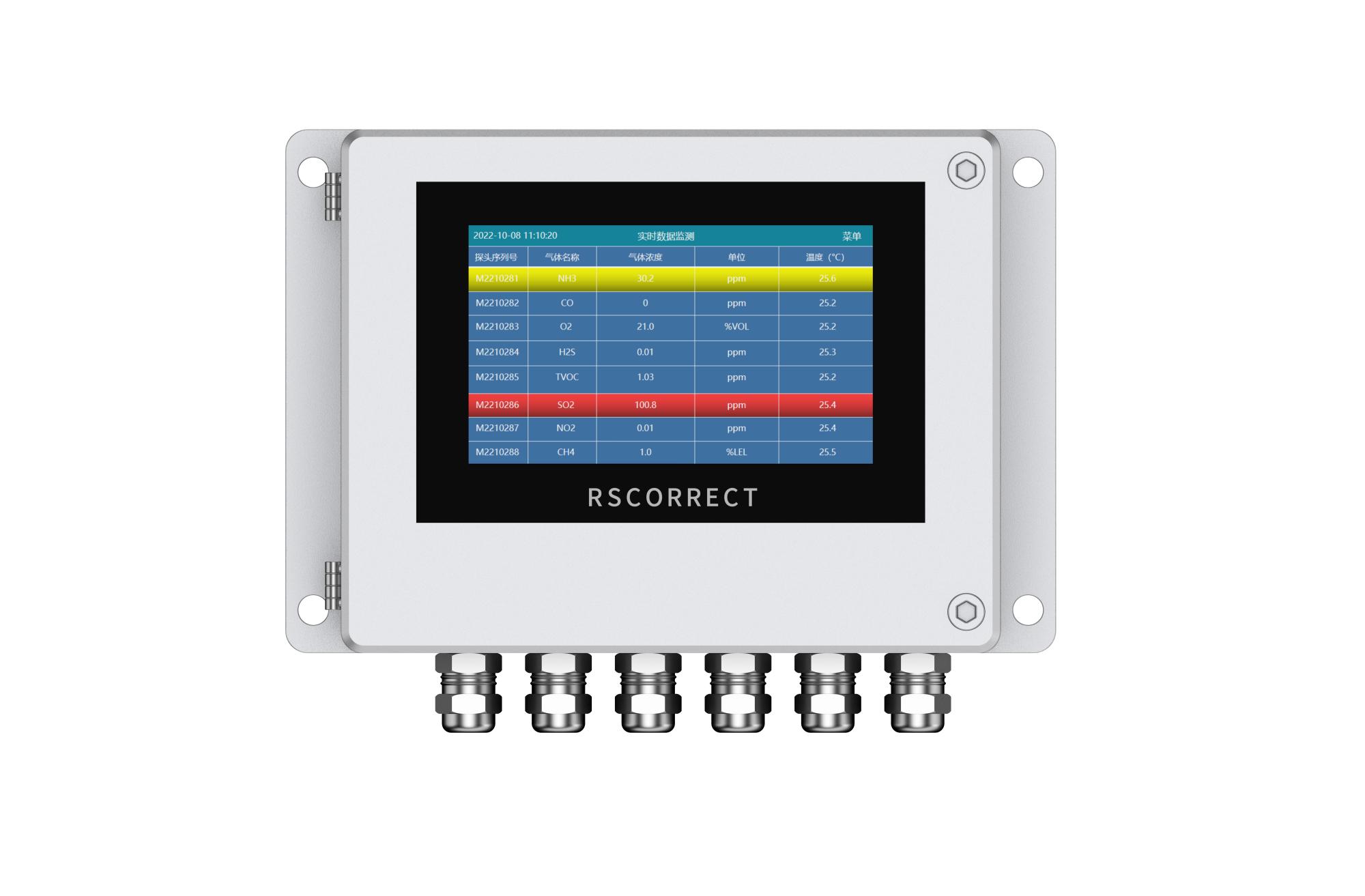

MCT100 氣體檢測儀集中控制器
產品介紹

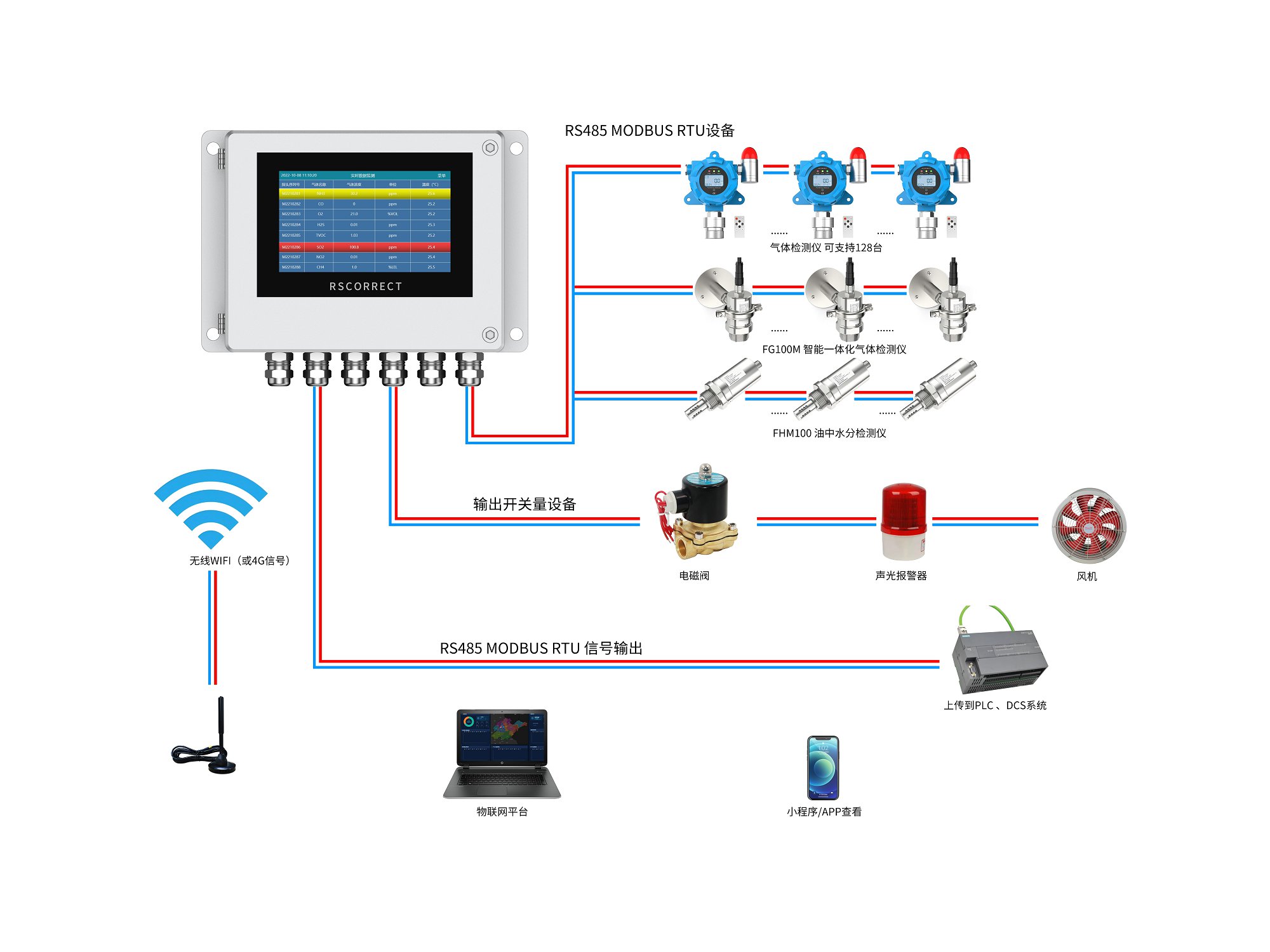

MCT100 氣體檢測儀集中控制器，用于集中顯示、管理、控制多達128路在線檢測設備的濃度數值，報警狀態、設備狀態等參數，可保存監測數據，內置32G存儲卡，通過讀卡器可將歷史數據文件可拷貝到電腦查看。還通過RS485 MODBUS RTU數字信號到上級系統，繼電器開關量啟動設備、聲光報警提示、4G無線信號接入監控平臺并在遠程實時查看。也可以按客戶要求，按照《HJ212-2017 污染物在線監控（監測）系統數據傳輸標準的協議》，接入當?shù)卣h(huán)保監控平臺。
MCT100 控制器采用一體化鋁合金，表面抗氧化及噴砂處理，堅固耐用，使得各種工業環境中也能滿足要求。采用壁掛式安裝，模塊化設計，簡單易用。有超大LCD直觀顯，操作員通過觸摸屏即可實現對氣體檢測系統輕松高效的配置、操作和維護。
產品特點
5寸彩色液晶觸摸屏顯示可輕松實現系統的配置、操作和維護
采用鋁合金外殼，抗氧化及噴砂處理，可滿足各種場合。
智能模塊化設計，可擴展性強、能夠?qū)ο到y(tǒng)進行定制從而滿足特殊應用需求
可管理128路設備
可選配輸出4G無線信號，接入公司的物聯網平臺，在遠程移動設備上實時查看，設備異常時可推送消息。
可輸出RS485 MODBUS RTU數字信號，可接入各種工業控制系統
可選配輸出開關量信號，控制風機、電磁閥等各種設備
內置32GB SD卡，可存儲歷史數據。并可拷貝到PC端進行查看、打印及二次處理
工作環境
工作溫度 -20°C ~ +60°C
存放溫度 -20°C ~ +70°C
環境濕度 0 to 99% 相對濕度，無凝結
環境壓力 正常壓力
輸入輸出
輸入電源 15-30VDC
輸出電源 24VDC.傳感器電源可由集中控制器直接提供
電纜接口 8個M12*1.5格蘭頭 可接電纜直徑4-8mm
信號輸入 最多128路RS485設備接入
信號輸出 RS485數字信號輸出
4G無線信號輸出，可接入公司的物聯網平臺，移動設備上實時查看（選配）
3路開關量型號輸出（選配）
聲光報警器（選配）
機械規格
外殼材質 主殼體：鋁合金，表面抗氧化及噴砂，抗腐蝕，堅固耐用
防護等級 IP65
防爆等級 ExdIICT6 GB
尺寸 206*140*60
重量 2000g

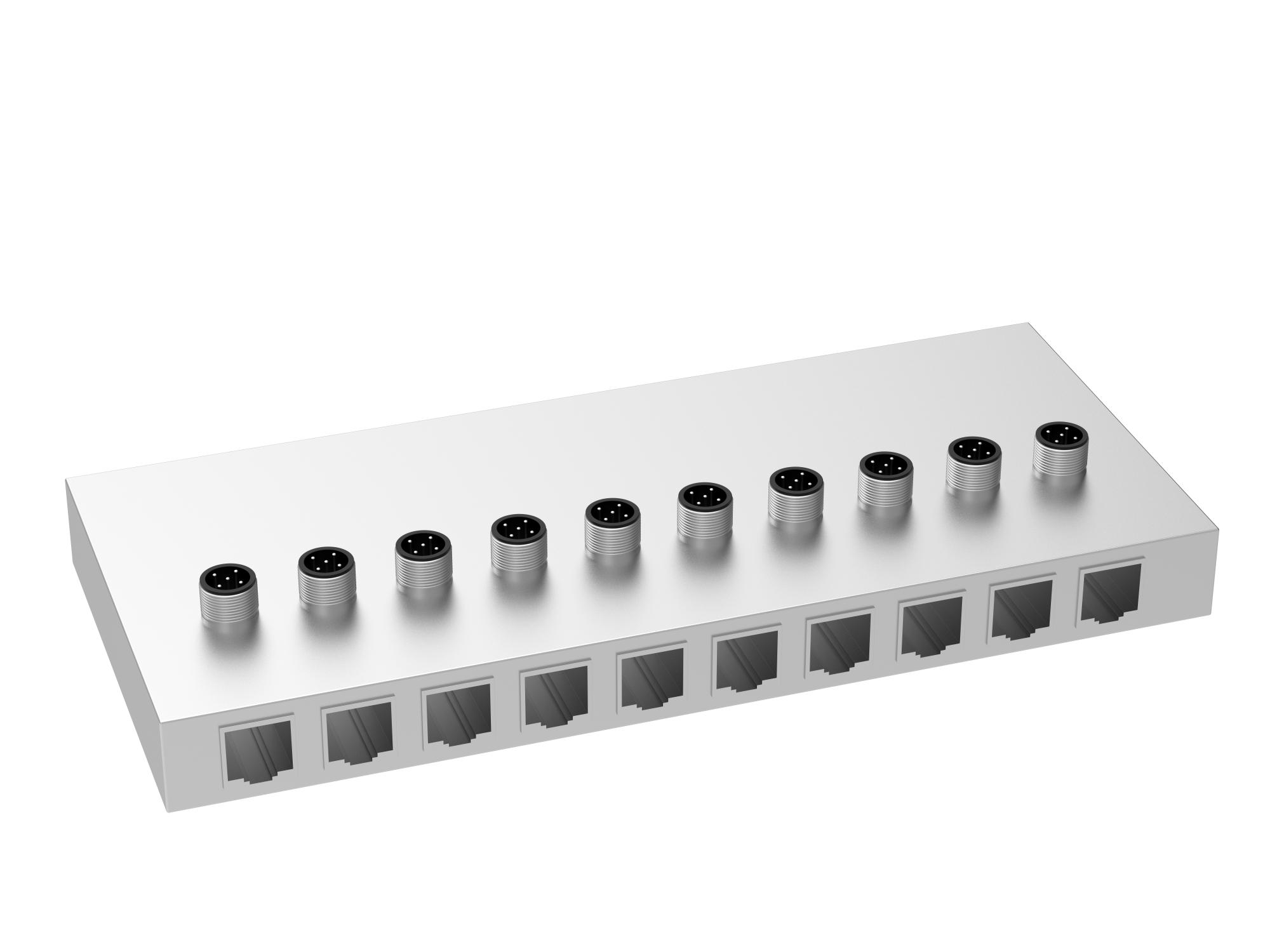

RSC-C01 級聯通訊模塊
為方便集中管理多路檢測儀而不需要繁瑣的接線，RSC-C01 級聯通訊模塊可快速方便級聯多臺設備，而且可多塊模塊進行級聯。每個通訊模塊可接8個氣體檢測儀，所有連接線都通過航空插頭進行插拔即可，無須接線。通過通訊模塊，可級聯128路氣體檢測儀。多個模塊之間級聯只要用普通的網線即可級聯起來。
工作環境
工作溫度 -20°C ~ +60°C
存放溫度 -20°C ~ +70°C
環境濕度 0 to 99% 相對濕度，無凝結
環境壓力 正常壓力
輸入輸出
輸入電源 15-30VDC
電纜接口 M12圓接頭（航空插頭）/RJ45網口
信號輸入 8路氣體檢測儀設備輸入
信號輸出 級聯到上一級系統，如控制主機
機械規格
外殼材質 鋁合金/ABS
尺寸 235*110*25
RSC-M12-5 通訊線電纜線
RSC-M12-5-A-BCD
A:表示線的長度，可定制1-100米
B表示接頭的個數，1表示一端接頭，一端為裸線；2表示兩端都是接頭
C: 1表示母座，2為插針（公）
D:1表示接頭與線呈180°，即平的；2表示接頭與線呈90°，即直角
正常標配的為RSC-M12-5-2-111即可。
